1.適用范圍

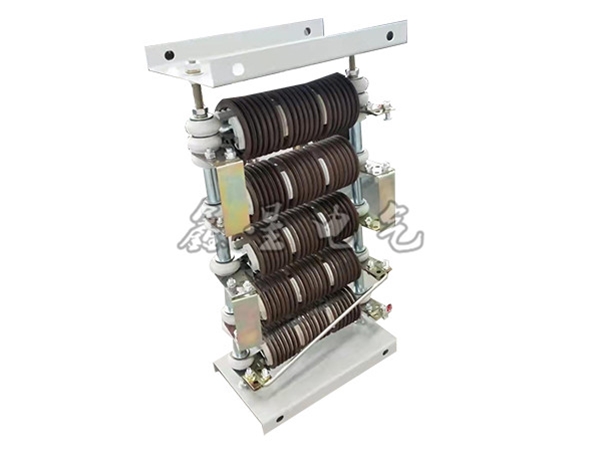

ZX15系列電阻器為開啟式，適用于交流50HZ、電壓至660V以下及直流電壓至440V以下的電路中，供作起動，調速、制動、放電及其它用途。其容量為4.6KW，是由鐵鉻鋁合金帶繞制成螺旋形管狀電阻元件裝成。可以代替ZX1系列電阻器應用。具有防震、不易斷裂等優點。
海拔高度不超過2500米；
周圍介質溫度不超過+40℃及不低于-25℃，在24h內的平均溫度不超過+35℃；
當+20℃至-5℃時空氣相對濕度不大于85%；
周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
必須有防雨雪設備并不會充滿水蒸汽的地區；
在無劇烈震動或顛跛的地區。
2.型號含義
3.主要技術參數
|
型號 |
允許電流（A） |
總電阻（Ω） |
電阻元件 |
||
|
元件 |
發熱時間常數T（秒） |
數量 |
|||
|
ZX15-5 |
215 |
0．10 |
ZY-0.08 |
186 |
5 |
|
ZX15-7 |
181 |
0．14 |
ZY-0.112 |
354 |
5 |
|
ZX15-10 |
152 |
0．20 |
ZY-0.16 |
252 |
5 |
|
ZX15-14 |
128 |
0．30 |
ZY-0.24 |
144 |
5 |
|
ZX15-20 |
107 |
0．40 |
ZY-0.08 |
186 |
5 |
|
ZX15-28 |
91 |
0．56 |
ZY-0.112 |
354 |
5 |
|
ZX15-40 |
76 |
0．80 |
ZY-0.16 |
252 |
5 |
|
ZX15-55 |
64 |
1．2 |
ZY-0.24 |
144 |
5 |
|
ZX15-80 |
54 |
1．6 |
ZY-0.32 |
225 |
5 |
|
ZX15-110 |
46 |
2．1 |
ZY-0.42 |
255 |
5 |
|
ZX15-75 |
39 |
3．0 |
ZY-0.60 |
192 |
5 |
|
ZX15-105 |
33 |
4．2 |
ZY-0.84 |
78 |
5 |
|
ZX15-140 |
29 |
5．6 |
ZY-1.12 |
50 |
5 |
|
ZX15-200 |
24 |
8．0 |
ZY-1.6 |
45 |
5 |
|
ZX15-280 |
20 |
11．0 |
ZY-2.2 |
90 |
5 |
4.結構特征
ZX15型系列電阻器采用鐵鉻鋁合金電阻材料，它是一種高電阻電熱合金，具有工作溫度高，使用壽命長，比電阻大，表面負荷高，電阻溫度系數小，比重小等一系列優點。采用鐵鉻鋁合金帶材繞制成電阻元件裝配ZX15型系列電阻器，以代替ZX1型系列電阻器。
5.外形及安裝尺寸
ZX15(ZX10)型戶內電阻器外形及安裝尺寸
ZX15(ZX10)型戶外電阻器外形及安裝尺寸
-
